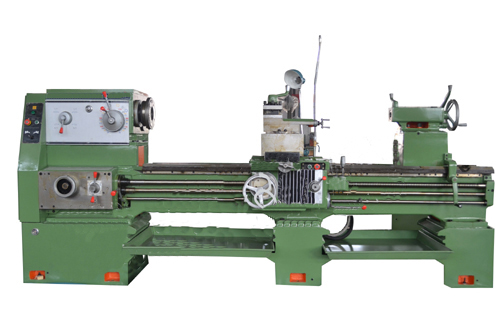

C6232A马鞍车床
-
产品详情
主要用途和特性
C6232A普通马鞍车床具有广泛用途，主要用于各种回转体零件的外圆、内孔、端面、锥度、切槽及公制螺纹、模数螺纹、径节螺纹等的车削加工，此外还可以用来进行钻孔、铰孔、套料、扩孔、滚花、拉油槽等加工。
本系列车床刚性强，适合于使用硬质合金刀具对各种黑色金属和有色金属进行强力切削和高速切削。
本系列车床加工精度可达IT7级（按GB1800-79），加工表面粗粗糙度可达
本系列车床性能好、操纵方便、美观宜人。
本系列车床适用于单件、中小批生产使用。
本系列车床有各种不同配置、供用户选购。如：公司或英制大丝杠、公制或英制刻度、快速螺纹锁紧或凸轮锁紧主轴头，左手轮或右手轮溜板箱，以及不同的电源、电压、频率等。
C6232A普通马鞍车床具有广泛用途，主要用于各种回转体零件的外圆、内孔、端面、锥度、切槽及公制螺纹、模数螺纹、径节螺纹等的车削加工，此外还可以用来进行钻孔、铰孔、套料、扩孔、滚花、拉油槽等加工。
本系列车床刚性强，适合于使用硬质合金刀具对各种黑色金属和有色金属进行强力切削和高速切削。
本系列车床加工精度可达IT7级（按GB1800-79），加工表面粗粗糙度可达
本系列车床性能好、操纵方便、美观宜人。
本系列车床适用于单件、中小批生产使用。
本系列车床有各种不同配置、供用户选购。如：公司或英制大丝杠、公制或英制刻度、快速螺纹锁紧或凸轮锁紧主轴头，左手轮或右手轮溜板箱，以及不同的电源、电压、频率等。
|
车 床 型 号
|
C6132A
|
C6232A
|
C6140A
|
C6240A
|
|
|
主机规格
|
中心高
|
175mm
|
202mm
|
||
|
床身上最大回转直径
|
350mm
|
400mm
|
|||
|
最大工件长度
|
500mm
|
750mm
|
1000mm
|
1250mm
|
|
|
刀架最大行程（纵向）
|
400mm
|
650mm
|
900mm
|
1150mm
|
|
|
刀架上最大工件回转直径
|
190mm
|
240mm
|
|||
|
马鞍槽内最大工件回转直径
|
|
520mm
|
|
580mm
|
|
|
花盘前马鞍有效长度
|
|
200mm
|
|
200mm
|
|
|
棒料直径
|
50mm
|
||||
|
主 轴
|
通孔直径
|
52mm
|
|||
|
锥孔
|
MT6
|
||||
|
转速50HZ（60HZ）
|
25～1600r/min (30～2000r/min)正反各12种
|
||||
|
刀 架
|
刀架横向最大行程
|
240mm
|
|||
|
小刀架最大行程
|
140mm
|
||||
|
纵向刻度值
|
0.5mm/格 100mm/r
|
||||
|
横刀架刻度值
|
0.05mm/格 4mm/r
|
||||
|
小刀架刻度值
|
0.05mm/格 3mm/r
|
||||
|
刀架回转角度范围
|
?5?/SPAN>
|
1?格
|
|||
|
主轴中心线至刀具支承面距离
|
22mm
|
27mm
|
|||
|
刀杆截面尺寸（高x宽）
|
20mm*20mm
|
25mm*20mm
|
|||
|
纵向进给量
|
0.04～2.16 mm/r 138种
|
||||
|
横向进给量
|
0.02～１.08 mm/r 138种
|
||||
|
主轴中心线到方刀架侧面最大距离
|
205 mm
|
||||
|
尾 座
|
顶尖套内孔锥度
|
MT4
|
|||
|
顶尖套最大移动量
|
130mm
|
||||
|
横向最大移动量
|
?0mm
|
||||
|
螺 纹
|
公制
|
0.45～20 mm/r 30种
|
|||
|
英制
|
80～1 n/1" 35种
|
||||
|
模数
|
0.25～10 mm 25种
|
||||
|
径节
|
160～3 DP 30种
|
||||
|
电 机
|
主电机
|
YD132M-8/4 B5 TH 3/4.5 KW
|
|||
|
主电机转速50HZ（60HZ）
|
750/1500 r/min (900/1800 r/min)
|
||||
|
冷却泵电机
|
AYB-20TH 0.115 KW
|
||||
|
外形尺寸
长*宽*高 |
中心距 500mm
|
1700mm*900mm*1200mm
|
1700mm*900mm*1250mm
|
||
|
750mm
|
1950mm*900mm*1200mm
|
1950mm*900mm*1250mm
|
|||
|
1000mm
|
2150mm*900mm*1200mm
|
2150mm*900mm*1250mm
|
|||
|
1250mm
|
2350mm*900mm*1200mm
|
2350mm*900mm*1250mm
|
|||
|
净 重
|
中心距 500mm
|
1200 kg
|
1250 kg
|
||
|
750mm
|
1300 kg
|
1350 kg
|
|||
|
1000mm
|
1400 kg
|
1450 kg
|
|||
|
1250mm
|
1500 kg
|
1550 kg
|
|||
|
皮带
|
主传动三角皮带型号规格
|
A -1900 mm
|
A -1950 mm
|
||
